百斯图精密夹具系统｜稳定夹持，从精度开始

新产品推荐 / NEW PRODUCTS

每一次夹持，都是精度的起点
百斯图精密夹具系列产品，为精密加工提供稳定、高效的工件夹持解决方案。

在精密加工中，稳定的工件夹持直接影响加工精度、表面质量和生产稳定性。

百斯图精密夹具系列产品面向不同加工及工件夹持需求，通过可靠的夹持性能、稳定的重复使用表现以及针对实际加工场景的设计，为车削及精密制造应用提供专业的工件夹持解决方案。

产品系列覆盖多种夹持需求，可根据工件尺寸、加工方式及自动化应用要求进行选择，为客户提升加工稳定性和生产效率提供支持。

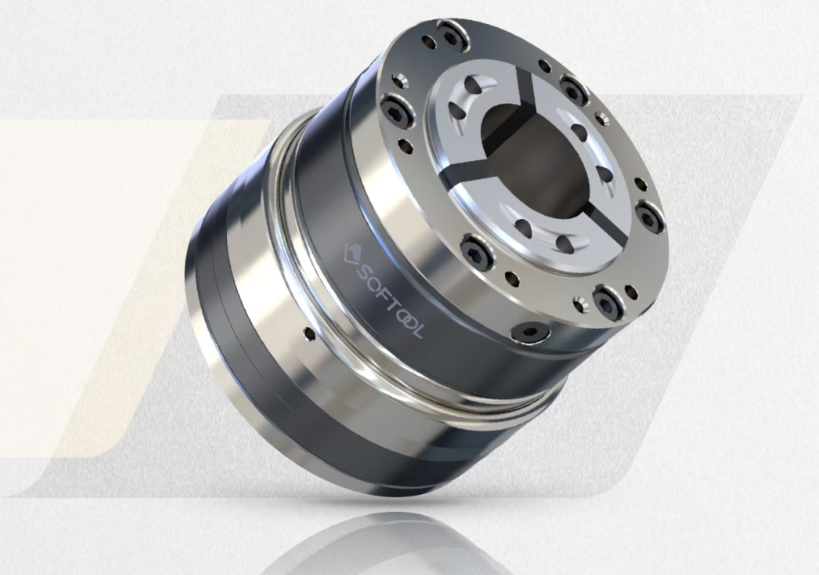

01 精密卡盘

精密卡盘｜稳定夹持，保障加工精度

1

百斯图精密卡盘适用于精密车削及相关工件夹持应用，在较大的夹持范围内提供稳定的径向夹持能力。

通过可靠的夹持结构和精度控制，为工件加工提供稳定基础，适用于对夹持力、径向跳动及加工一致性具有较高要求的应用场景。

01 宽范围夹持

4–160 mm夹持范围，可满足多种尺寸工件的夹持需求。

02 稳定的径向精度

径向跳动精度达到0.01 mm，为稳定加工提供可靠的工件定位基础。

03 高夹持能力

最大径向夹持力达105 kN，为实际加工过程提供稳定的工件夹持。

04 面向实际加工应用

结合不同工件及精密加工需求，为实际生产提供稳定的夹持解决方案。

实际加工案例：燃油柱塞泵转子组件

项目内容
加工工件燃油柱塞泵·转子组件
测试设备哈挺五轴车铣（TU300 S）
加工材料20CrMnTi + 铜
测试夹具卡盘：BC220-125-P-A206-191 ；夹头：BH220-125-RD-01 D117
径向跳动＜0.015 mm
测试结果表面纹理均匀无振纹，符合客户预期，测试通过

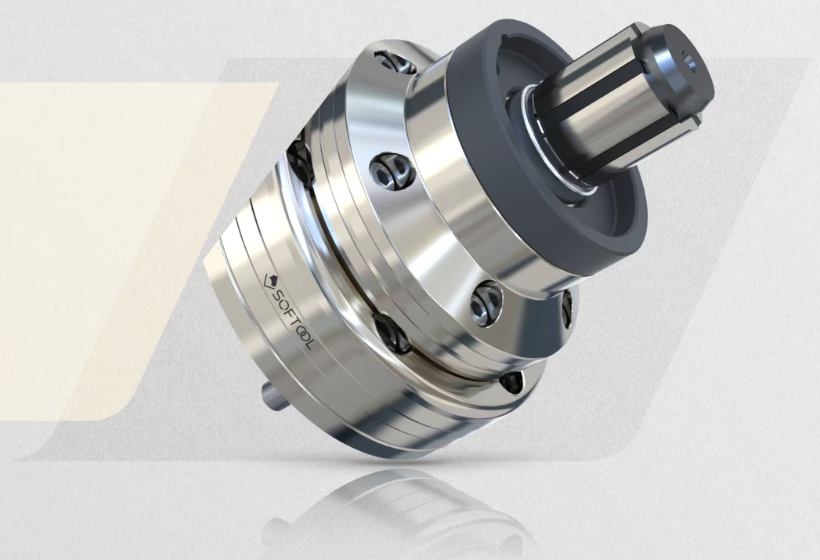

02 芯轴

2
项目参数
夹持范围8–200 mm
径向跳动精度0.01 mm
最大径向夹持力105 kN
最大轴向拉杆拉力25 kN

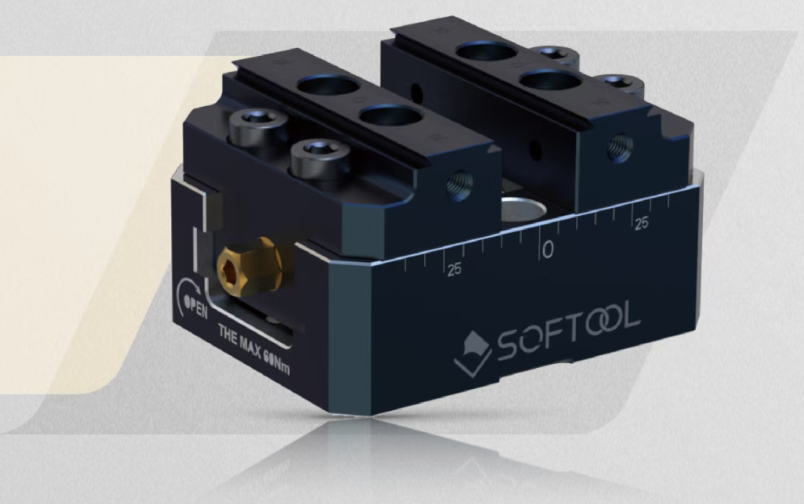

03 虎钳

3
项目参数
夹持范围80–460 mm
规格80、125、160
重复定位精度< 0.01 mm
最大夹持力25–50 kN

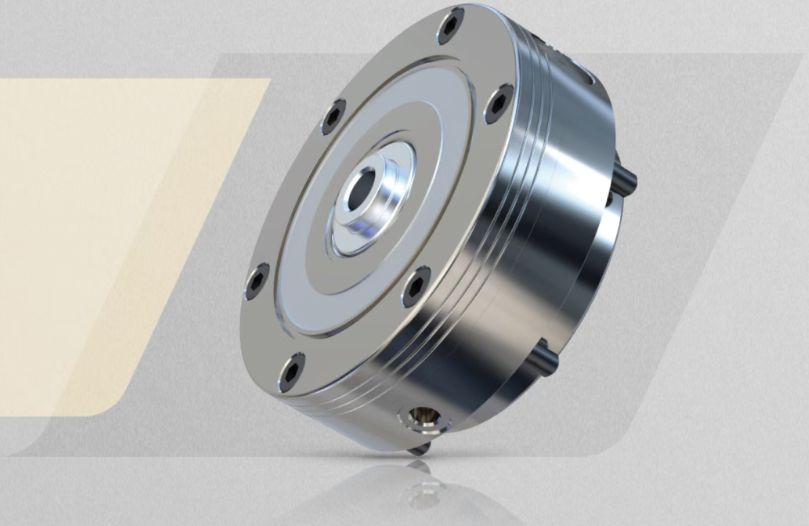

04 零点定位

4
项目参数
规格138
拉紧力13–105 kN
重复定位精度< 0.005 mm
夹紧力35–75 kN

百斯图精密夹具系列产品，覆盖从重型切削到精密磨削，从通用加工到自动化生产的全场景夹持解决方案。我们不止于提供工具，更致力于传递对工艺的深刻理解与对品质的极致追求，为您的每一次加工赋能。
